概述隨著城鄉現代化建設進程的加快，城市的建設已步入旨在街景市貌的都市美容階段。傳統的箱式變電站錯落無序地?cái)D占鬧市的黃金地面，與優美的城市環境顯得格格不入。城市規劃、高速公路、公共設施的建設對電力設備的要求越來越高，在歐、美、日等發達，已按照城市設計理念，逐步將變壓器埋入地下安裝。

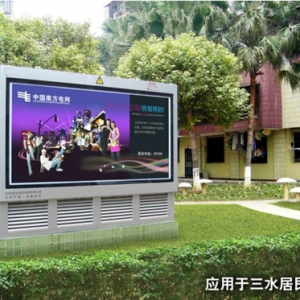

地埋式箱變就是為了滿足上述領域的要求而設計開發的全新的一種電力成套設備。地埋式箱變主要由地埋式變壓器和廣告燈箱式的戶外開關設備組成。地埋式變壓器是由變壓器、高壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的變電設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。廣告燈箱式的戶外開關設備為集廣告牌及戶外開關設備與一體的混合結構，安裝在地面。箱體內部為戶外高低壓配電柜，兩側為廣告燈箱，具有的視覺效果。 地埋式箱變符合城市設計理念，占地面積小，美化環境，適用于城市交通主干道、住宅小區、機場、車站、高速公路等場所。將成為城市配網設備的改造趨勢

地埋式箱變主要由地埋式變壓器和箱式戶外開關設備組成。地埋式變壓器是由變壓器、高壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的變電設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。箱式戶外開關設備為戶外開關設備為一體的混合結構，安裝在地面。箱體內部為戶外高低壓配電柜，具有占地少、不影響地面建筑設施等。

2特點

2.1  地下式組合變壓器

地埋式箱變采用的地下式組合變壓器具有以下特點：

(1)箱體采用不銹鋼制作、全密封，防護等級達IP68，可浸入水中運行。

(2)高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式，運行加。

(3)采用環烷基變壓器油，確保具有良好的散熱能力，

(4)可采用非晶合金鐵心，節能效果顯著。

(5)絕緣耐熱等級高，。

(6)后備及插入式熔斷器，給予變壓器的保護。

(7)負荷開關具有二、三、四位置形式，適用于多種供電系統。

2.2 預制式地坑基礎 　　

地埋式箱變的地坑基礎在工廠預制，預制的地坑基礎具有以下特點：

(1)地坑基礎可采用6mm以上鋼板預壓成型，全密封結構，確保地表水及其它雜物不能進入地坑內：也可采用預制式鋼筋混凝土結構，采用的防水技術處理，確?；A(chǔ)不滲漏，

(2)地坑底部設置有集水池，并可以安裝自動排水系統控制的潛水泵。

(3)地坑內安裝有高低壓電纜安裝支架，方便電纜安裝固定。

(4)地坑內安裝有防水照明燈，方便檢修。

(5)基礎頂蓋設有可打開的檢修孔。

8.2.3 箱式戶外開關設備

(1)開關設備的保護外殼采用箱式結構，外殼的兩門可全角度打開，并有氣動彈簧支撐定位，便于開關設備的操作和維護。

(2)箱變設有隔熱層，具有良好的隔熱作用。

(3)開關設備采用雙層門結構，防護等級達到標準。

(7)隱藏在箱變內的風機可以自動對地坑基礎內進行排風和送風來降低溫度。

3防水

3.1 地埋變的防水處理

地埋式箱變的地下式組合變壓器雖然允許浸沒在水中運行，但為了地下式變壓器的長期可靠運行，地坑基礎內的防水及排水進行周全的考慮和設計。

對于地下水位較低(低于地坑基礎底部)的地區，采用預制式地坑結構，地坑頂部通風孔具備有效的通風和防雨能力，地坑基礎底部鋪設走水砂卵石，水可以直接滲入地下，對于地下水位較高(高于地坑基礎底部)的地區，采用預制全封閉混凝土地坑結構，防止地表水流入及地下水滲入地坑內。

3.2　地埋變的散熱 　　

地埋式箱變主要從以下幾個方面地下式變壓器的溫升和散熱：

(1)地下式變壓器采用S11系列低損耗產品或非晶合金鐵心的產品，空載損耗及負載損耗都有很大程度的降低，所以發熱量低。

(2)變壓器的耐熱等級高，具有較大的溫升裕度，也提高了變壓器的過負荷能力。

(3)在配電箱與基礎地坑之間，設置了進風及出風風機，當?shù)叵率浇M合變壓器的溫升達到設定值時進行強送/排風降溫，地下式變壓器的正常進行。

4技術優點

4.1 高可靠性

地埋式箱變所選用的地埋式變壓器箱體外殼采用不銹鋼制作，全密封，高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式。了地埋式變壓器的和密封能力，整體防護等級達到IP68，可短時浸沒在水中運行。

高壓配置插入式和后備熔斷器，在變壓器發生故障時，可迅速切斷，不影響整體線路。

變壓器地坑基礎設計和制作時進行了防水及排水考慮，頂部通風孔具備有效的防雨防水功能，側部及底部用特種防水材料處理，滲水不能侵入，在底部安裝有受自動地埋式箱變可以浸沒在水中運行，可抵御洪澇災害，所有各項措施地埋變20年的使用壽命，可以免維護、修，有效提高了供電系統的可靠性。

4.2 自動化程度高

地埋式箱變可通過采用GPRS無線網絡技術的地下式變壓器綜合操控裝置，向控制中心或設備管理人員報告地下式組合變壓器和低壓設備的運行狀況，還可以實現遙遠控制以及對高壓斷路器實行電操，大的方便了對地下式組合變壓器的操控和使用。

4.3 與普通箱變的比較

一般的箱變占地面積較大，難以很好地與環境協調。特別是在一些的生活小區新建道路，雜處在小區和道路上的配電設施或箱式變電站不能與小區和道路環境相協調，影響到小區和道路整體的美觀，甚至?xí)绊懙降缆返氖腥菥坝^。

而地埋式箱變因?yàn)樽儔浩靼惭b在地下，不影響周圍環境，安裝在地面的配電箱體積小，很容易與周圍環境相協調。如在生活小區里，地面的配電箱可以與小區綠化配套，成為小區景致的一部分。地面上的配電箱同時可以設計成廣告燈箱。

安裝

正常環境下面配電變壓器宜采用柱上安裝或露天落地安裝。工廠、車間、市郊生活區的配電變壓器，根據具體情況可安裝在室內 。9.1

1 單柱

變壓器、高壓跌落式熔斷器和高壓避雷器裝在同一根電桿上。結構簡單，安裝方便，用料少，占地少，適用于安裝50KVA以下的配電變壓器.

2 雙柱

由高壓線終端電桿和另一根副桿（長約7.5M）組成。比單柱式堅固，可安裝63-315KVA的配電變壓器露天落地安裝變壓器直接放在高度不低于2.5M磚石壘成的臺（墩）上。拆裝變壓器方便，變壓器容量不受限制。

3 配電變壓器安裝的技術要求

3.1 柱上安裝的配電變壓器的技術要求：

1）變壓器底座距地面不應小于2.5m，所有的鐵件要接地。

2）裸露導電部分距地面的高度應在3.5m以上。

3）變壓器底座應與臺架固定，上部應用金具與電桿固定。

4）變壓器的上引線和下引線均應采用多股絕緣線。高壓跌落式熔斷器距地面不應小于4m，高壓熔斷器中間相與邊相距離不應小于0.5m，高壓熔斷器的瓷件中心線與垂線間的夾角為250-300。

5) 應懸掛“禁止攀登，高壓危險！”的警告牌。

3.2 露天落地安裝的配電變壓器技術要求:

1) 落地式變壓器的基礎應高出地面0.2m，如在積水地區，變壓器周圍應設在排水溝道；變壓器四周設置磚石圍墻，其圍墻高度不低于1.8m，圍墻的門應采用耐火材料制成，且設計在變壓器低壓側一方，門應向外開，并在門上裝鎖。不宜采用竹、木圍欄。

2) 變壓器采用臺（墩）式安裝，其臺（墩）高度不應低于2.5m。

3）室外裝設兩臺以上變壓器，其外殼相隔的距離不應小于1.25m。

4）變壓器外殼應妥善地。

5）壓器距可燃性建筑物的距離不應小于5m，距耐火建筑物的距離不應小于3m。

6）在圍墻或臺（墩）上，懸掛“止步，高壓危險”的警告牌。

3.3 室內安裝的配電變壓器的技術要求：

1）室內應有良好的自然通風。

2）變壓器室的耐火等級應為一級。

3）壓器外廓距后墻壁、側墻壁凈距不應小于0.6m，距門凈距不應小于0.8m；變壓器室的門窗均應向外開，且門窗的下方應有百葉窗。
